Не самый простой cv2.remap () тест, он же. как использовать remap () в python?

вот самый простой возможный тестовый пример для remap ():

import cv2
import numpy as np
inimg = np.arange(2*2).reshape(2,2).astype(np.float32)
inmap = np.array([[0,0],[0,1],[1,0],[1,1]]).astype(np.float32)
outmap = np.array([[10,10],[10,20],[20,10],[20,20]]).astype(np.float32)
outimg = cv2.remap(inimg,inmap,outmap,cv2.INTER_LINEAR)
print "inimg:",inimg
print "inmap:",inmap
print "outmap:",outmap
print "outimg:", outimg

и вот вывод:

inimg: [[ 0.  1.]
 [ 2.  3.]]
inmap: [[ 0.  0.]
 [ 0.  1.]
 [ 1.  0.]
 [ 1.  1.]]
outmap: [[ 10.  10.]
 [ 10.  20.]
 [ 20.  10.]
 [ 20.  20.]]
outimg: [[ 0.  0.]
 [ 0.  0.]
 [ 0.  0.]
 [ 0.  0.]]

Как вы можете видеть, outimg производит 0,0, и дело даже не в правильной форме. Я ожидаю изображение 20x20 или 10x10 с интерполированными значениями из диапазона от 0 до 3.

Я прочитал всю документацию. Он и все на SO заявляет, что вы вводите массив (карту) начальных точек, карту конечных точек, а затем remap () поместит все значения в img в их новые позиции, интерполируя любое пустое пространство. Я делаю это, но это не работает. Почему? Большинство примеров для C++. Он сломан в python?

7
opencv python remap

1 ответов

напротив направлении от того, что я ожидал сначала.

что remap() не сделать, это взять координаты исходного изображения, преобразовать точки, а затем интерполировать. Что?!--4--> тут do is, для каждого пикселя в назначения изображения, поиск откуда он берется в исходном изображении, а затем назначает интерполированное значение. Он должен работать таким образом, так как для интерполяции ему нужно смотреть на значения вокруг исходного изображения в каждом пикселе. Позвольте мне расширить (может повториться немного, но не поймите это неправильно).

с remap() docs:

Карта 1 – первая карта либо (x,y) точки или просто x значения типа CV_16SC2 , CV_32FC1 или CV_32FC2 . См.convertMaps() для получения подробной информации о преобразовании представления с плавающей запятой в фиксированную точку для скорости.

map2 – вторая карта y значения типа CV_16UC1 , CV_32FC1 , или нет (пустая карта если map1 is (x,y) балла), соответственно.

глагол здесь на map1 с"первый карта..."несколько вводит в заблуждение. Помните, что это строго координаты того, где ваше изображение отображается С...точки отображаются С src at map_x(x, y), map_y(x, y) и затем в dst at x, y. И они должны быть той же формы изображения, которое вы хотите деформировать их до. Обратите внимание на уравнение, показанное в документах:

dst(x,y) =  src(map_x(x,y),map_y(x,y))

здесь map_x(x, y) смотрит вверх map_x в строках и столбцы, приведенные x, y. Затем изображение оценивается в этих точках. Он ищет отображенные координаты x, y на src, а затем присвоение этого значения x, y на dst. Если вы будете смотреть на это достаточно долго, это начнет иметь смысл. На pixel (0, 0) в новом изображении назначения я смотрю на map_x и map_y которые говорят мне местоположение соответствующего пикселя в исходном изображении, а затем я могу назначить интерполированное значение в (0, 0) в пункт назначения изображение, глядя на близкие значения в источнике. Это основная причина, почему remap() работает таким образом; он должен знать откуда появился пиксель таким образом, он может видеть соседние пиксели для интерполяции.

маленький, надуманный
img = np.uint8(np.random.rand(8, 8)*255)
#array([[230,  45, 153, 233, 172, 153,  46,  29],
#       [172, 209, 186,  30, 197,  30, 251, 200],
#       [175, 253, 207,  71, 252,  60, 155, 124],
#       [114, 154, 121, 153, 159, 224, 146,  61],
#       [  6, 251, 253, 123, 200, 230,  36,  85],
#       [ 10, 215,  38,   5, 119,  87,   8, 249],
#       [  2,   2, 242, 119, 114,  98, 182, 219],
#       [168,  91, 224,  73, 159,  55, 254, 214]], dtype=uint8)

map_y = np.array([[0, 1], [2, 3]], dtype=np.float32)
map_x = np.array([[5, 6], [7, 10]], dtype=np.float32)
mapped_img = cv2.remap(img, map_x, map_y, cv2.INTER_LINEAR)
#array([[153, 251],
#       [124,   0]], dtype=uint8)

так, что здесь происходит? Помните, что это индексы img это будет отображаться на строку и столбец, в которых они расположены. В этом случае проще всего изучить матрицы:

map_y
=====
0  1
2  3

map_x
=====
5  6
7  10

таким образом, целевое изображение в (0, 0) имеет то же значение, что и исходное изображение в map_y(0, 0), map_x(0, 0) = 0, 5 и исходное изображение в строке 0 и столбце 5 равно 153. Обратите внимание, что в целевом изображении mapped_img[0, 0] = 153. Интерполяция здесь не происходит, так как мои координаты карты являются точными целыми числами. Также я включил индекс out-of-bounds (map_x[1, 1] = 10, который больше ширины изображения), и обратите внимание, что ему просто присваивается значение 0 когда он за пределами.

полный пример использования

вот полноценный пример кода, используя гомографию земной правды, деформируя местоположения пикселей вручную и используя remap() чтобы затем отобразить изображение из преобразованных точек. Обратите внимание, что моя гомография преобразует true_dst до src. Таким образом, я создаю множество точек, сколько хочу, а затем вычисляю, где эти точки лежат в исходном изображении, преобразуясь с помощью гомографии. Тогда remap() используется для поиска этих точек в исходном изображении и сопоставления их с целевым изображением.

import numpy as np
import cv2

# read images
true_dst = cv2.imread("img1.png")
src = cv2.imread("img2.png")

# ground truth homography from true_dst to src
H = np.array([
    [8.7976964e-01,   3.1245438e-01,  -3.9430589e+01],
    [-1.8389418e-01,   9.3847198e-01,   1.5315784e+02],
    [1.9641425e-04,  -1.6015275e-05,   1.0000000e+00]])

# create indices of the destination image and linearize them
h, w = true_dst.shape[:2]
indy, indx = np.indices((h, w), dtype=np.float32)
lin_homg_ind = np.array([indx.ravel(), indy.ravel(), np.ones_like(indx).ravel()])

# warp the coordinates of src to those of true_dst
map_ind = H.dot(lin_homg_ind)
map_x, map_y = map_ind[:-1]/map_ind[-1]  # ensure homogeneity
map_x = map_x.reshape(h, w).astype(np.float32)
map_y = map_y.reshape(h, w).astype(np.float32)

# remap!
dst = cv2.remap(src, map_x, map_y, cv2.INTER_LINEAR)
blended = cv2.addWeighted(true_dst, 0.5, dst, 0.5, 0)
cv2.imshow('blended.png', blended)
cv2.waitKey()

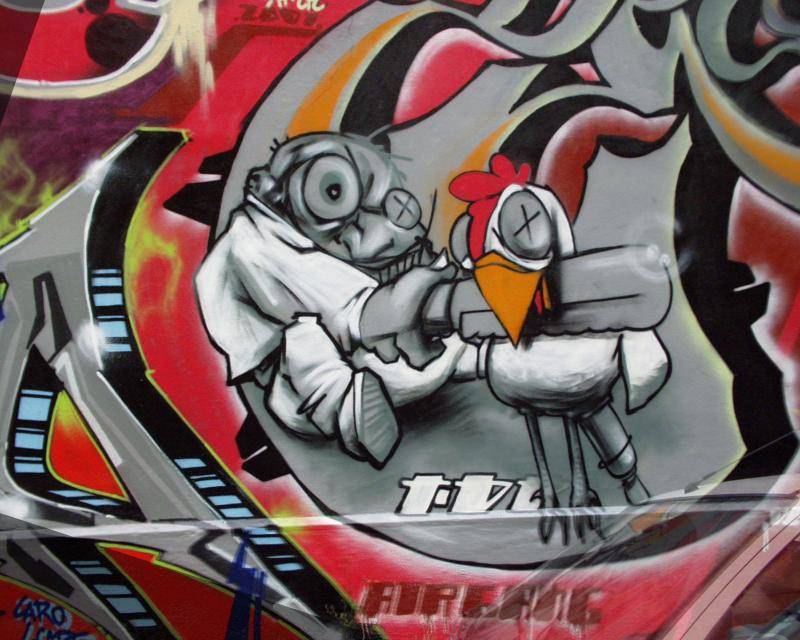

Remap for warping

картинки и наземных homographies от группа визуальной геометрии в Оксфорде.
