qqnorm и qqline в ggplot2

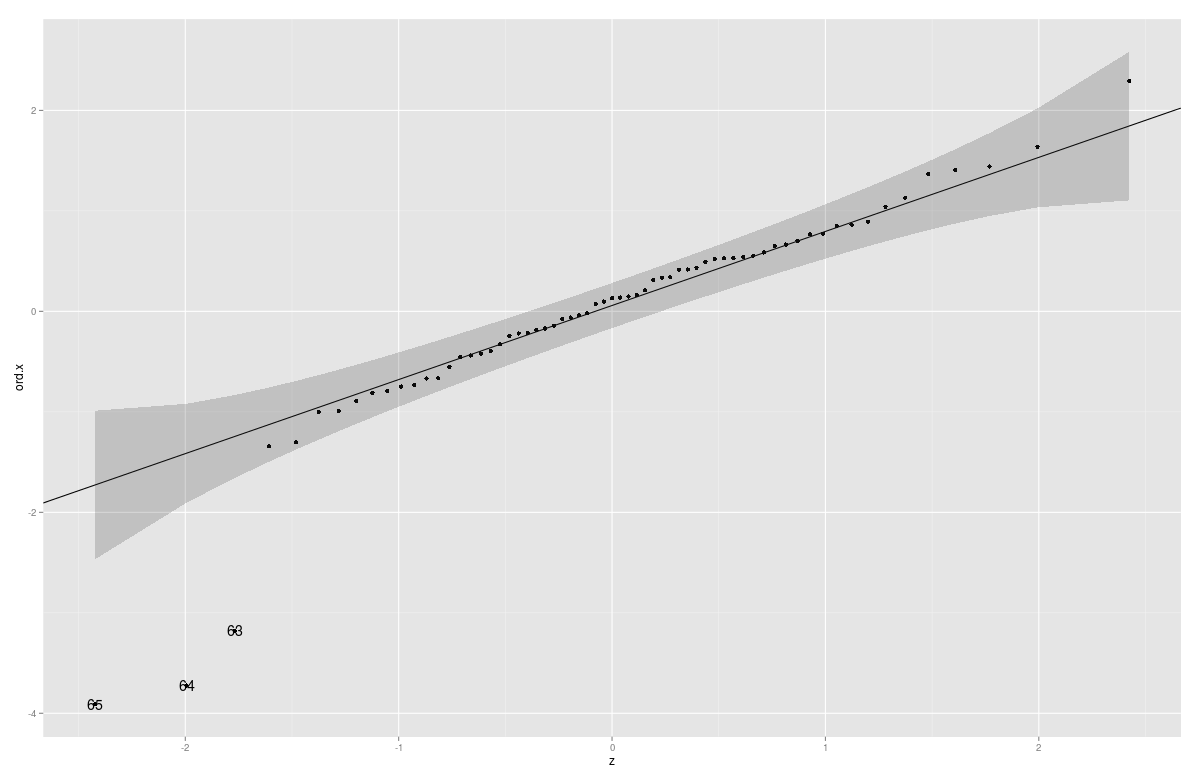

вы также можете добавить доверительные интервалы/доверительные полосы с помощью этой функции (части кода, скопированные из car:::qqPlot)

gg_qq <- function(x, distribution = "norm", ..., line.estimate = NULL, conf = 0.95,
                  labels = names(x)){
  q.function <- eval(parse(text = paste0("q", distribution)))
  d.function <- eval(parse(text = paste0("d", distribution)))
  x <- na.omit(x)
  ord <- order(x)
  n <- length(x)
  P <- ppoints(length(x))
  df <- data.frame(ord.x = x[ord], z = q.function(P, ...))

  if(is.null(line.estimate)){
    Q.x <- quantile(df$ord.x, c(0.25, 0.75))
    Q.z <- q.function(c(0.25, 0.75), ...)
    b <- diff(Q.x)/diff(Q.z)
    coef <- c(Q.x[1] - b * Q.z[1], b)
  } else {
    coef <- coef(line.estimate(ord.x ~ z))
  }

  zz <- qnorm(1 - (1 - conf)/2)
  SE <- (coef[2]/d.function(df$z)) * sqrt(P * (1 - P)/n)
  fit.value <- coef[1] + coef[2] * df$z
  df$upper <- fit.value + zz * SE
  df$lower <- fit.value - zz * SE

  if(!is.null(labels)){
    df$label <- ifelse(df$ord.x > df$upper | df$ord.x < df$lower, labels[ord],"")
    }

  p <- ggplot(df, aes(x=z, y=ord.x)) +
    geom_point() +
    geom_abline(intercept = coef[1], slope = coef[2]) +
    geom_ribbon(aes(ymin = lower, ymax = upper), alpha=0.2)
  if(!is.null(labels)) p <- p + geom_text( aes(label = label))
  print(p)
  coef
}

пример:

Animals2 <- data(Animals2, package = "robustbase")
mod.lm <- lm(log(Animals2$brain) ~ log(Animals2$body))
x <- rstudent(mod.lm)
gg_qq(x)

начиная с версии 2.0, ggplot2 имеет хорошо документированный интерфейс для расширения; поэтому теперь мы можем легко написать новый стат для qqline сам по себе (что я сделал в первый раз, поэтому улучшения добро пожаловать):

qq.line <- function(data, qf, na.rm) {
    # from stackoverflow.com/a/4357932/1346276
    q.sample <- quantile(data, c(0.25, 0.75), na.rm = na.rm)
    q.theory <- qf(c(0.25, 0.75))
    slope <- diff(q.sample) / diff(q.theory)
    intercept <- q.sample[1] - slope * q.theory[1]

    list(slope = slope, intercept = intercept)
}

StatQQLine <- ggproto("StatQQLine", Stat,
    # http://docs.ggplot2.org/current/vignettes/extending-ggplot2.html
    # https://github.com/hadley/ggplot2/blob/master/R/stat-qq.r

    required_aes = c('sample'),

    compute_group = function(data, scales,
                             distribution = stats::qnorm,
                             dparams = list(),
                             na.rm = FALSE) {
        qf <- function(p) do.call(distribution, c(list(p = p), dparams))

        n <- length(data$sample)
        theoretical <- qf(stats::ppoints(n))
        qq <- qq.line(data$sample, qf = qf, na.rm = na.rm)
        line <- qq$intercept + theoretical * qq$slope

        data.frame(x = theoretical, y = line)
    }
)

stat_qqline <- function(mapping = NULL, data = NULL, geom = "line",
                        position = "identity", ...,
                        distribution = stats::qnorm,
                        dparams = list(),
                        na.rm = FALSE,
                        show.legend = NA,
                        inherit.aes = TRUE) {
    layer(stat = StatQQLine, data = data, mapping = mapping, geom = geom,
          position = position, show.legend = show.legend, inherit.aes = inherit.aes,
          params = list(distribution = distribution,
                        dparams = dparams,
                        na.rm = na.rm, ...))
}

Это также обобщает распределение (точно так же, как stat_qq делает), и может использоваться следующим образом:

> test.data <- data.frame(sample=rnorm(100, 10, 2)) # normal distribution
> test.data.2 <- data.frame(sample=rt(100, df=2))   # t distribution
> ggplot(test.data, aes(sample=sample)) + stat_qq() + stat_qqline()
> ggplot(test.data.2, aes(sample=sample)) + stat_qq(distribution=qt, dparams=list(df=2)) +
+   stat_qqline(distribution=qt, dparams=list(df=2))

(к сожалению, поскольку qqline находится на отдельном слое, я не смог найти способ "повторного использования" дистрибутива параметры, но это должно быть только незначительной проблемой.)

стандартная диагностика Q-Q для линейных моделей строит квантили стандартизированные остатки против теоретических квантилей N (0,1). Функция @Peter ggqq отображает остатки. Фрагмент ниже исправляет это и добавляет несколько косметических изменений, чтобы сделать сюжет более похожим на то, что можно было бы получить от plot(lm(...)).

ggQQ = function(lm) {
  # extract standardized residuals from the fit
  d <- data.frame(std.resid = rstandard(lm))
  # calculate 1Q/4Q line
  y <- quantile(d$std.resid[!is.na(d$std.resid)], c(0.25, 0.75))
  x <- qnorm(c(0.25, 0.75))
  slope <- diff(y)/diff(x)
  int <- y[1L] - slope * x[1L]

  p <- ggplot(data=d, aes(sample=std.resid)) +
    stat_qq(shape=1, size=3) +           # open circles
    labs(title="Normal Q-Q",             # plot title
         x="Theoretical Quantiles",      # x-axis label
         y="Standardized Residuals") +   # y-axis label
    geom_abline(slope = slope, intercept = int, linetype="dashed")  # dashed reference line
  return(p)
}

пример использования:

# sample data (y = x + N(0,1), x in [1,100])
df <- data.frame(cbind(x=c(1:100),y=c(1:100+rnorm(100))))
ggQQ(lm(y~x,data=df))

почему не на следующей?

учитывая некоторый вектор, скажем,

myresiduals <- rnorm(100) ^ 2

ggplot(data=as.data.frame(qqnorm( myresiduals , plot=F)), mapping=aes(x=x, y=y)) +
    geom_point() + geom_smooth(method="lm", se=FALSE)

но кажется странным, что мы должны использовать традиционную графическую функцию для поддержки ggplot2.

не можем ли мы получить тот же эффект, начав с вектора, для которого мы хотим построить график квантилей, а затем применяя соответствующие функции "stat" и "geom" в ggplot2?

Хэдли Уикхэм контролирует эти сообщения? Может, он покажет нам лучший способ.

вы можете украсть страницу у старожилов, которые делали это с обычной вероятностной бумагой. Внимательный взгляд на график ggplot()+stat_qq() предполагает, что ссылочная линия может быть добавлена с помощью geom_abline (), например

df <- data.frame( y=rpois(100, 4) )

ggplot(df, aes(sample=y)) +
  stat_qq() +
  geom_abline(intercept=mean(df$y), slope = sd(df$y))

с версией ggplot2 >=2.2.1.9000, новая функция stat_qq_line реализовано (https://github.com/tidyverse/ggplot2/blob/master/NEWS.md) и линию КК можно добавить с: библиотека(ggplot2) модель

Если вы получаете " ошибку в stat_qq_line (): не удалось найти функцию "stat_qq_line", обновите пакет ggplot2: install.packages("ggplot2")

ggplot2 v. 3.0.0 теперь имеет стат qqline. На странице справки:

df <- data.frame(y = rt(200, df = 5))
p <- ggplot(df, aes(sample = y))
p + stat_qq() + stat_qq_line()

!ggplot2 v3.0.0 пример статистики, эквивалентной qqnorm plus abline]1
