Удалите выбросы полностью из нескольких boxplots, сделанных с ggplot2 в R, и отобразите boxplots в расширенном формате

у меня есть некоторые сведения здесь [in a .txt-файл] который я прочитал в фрейме данных df,

df <- read.table("data.txt", header=T,sep="t")

Я удаляю отрицательные значения в столбце x (так как мне нужны только положительные значения)df используя следующий код

yp <- subset(df, x>0)

теперь я хочу построить несколько графиков в одном слое. Я сначала плавлю фрейм данных df, и график, результаты которого содержат несколько выбросов, как показано под.

# Melting data frame df
df_mlt <-melt(df, id=names(df)[1])
    # plotting the boxplots
    plt_wool <- ggplot(subset(df_mlt, value > 0), aes(x=ID1,y=value)) +
      geom_boxplot(aes(color=factor(ID1))) +
      scale_y_log10(breaks = trans_breaks("log10", function(x) 10^x), labels = trans_format("log10", math_format(10^.x))) +
      theme_bw() +
      theme(legend.text=element_text(size=14), legend.title=element_text(size=14))+
      theme(axis.text=element_text(size=20)) +
      theme(axis.title=element_text(size=20,face="bold")) +
      labs(x = "x", y = "y",colour="legend" ) +
      annotation_logticks(sides = "rl") +
      theme(panel.grid.minor = element_blank()) +
      guides(title.hjust=0.5) +
      theme(plot.margin=unit(c(0,1,0,0),"mm"))
    plt_wool

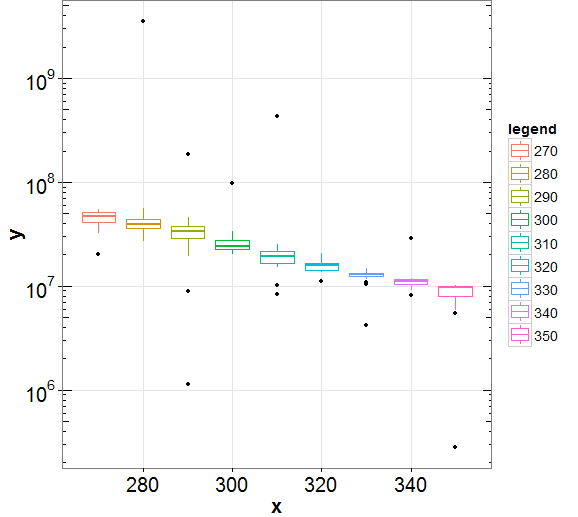

Boxplot with outliers

теперь мне нужно иметь сюжет без каких-либо выбросов, поэтому для этого сначала я вычисляю нижнюю и верхнюю границы усов я использую следующий код, как было предложено здесь,

sts <- boxplot.stats(yp$x)$stats

чтобы удалить выброс, я добавляю верхний и нижний пределы усов, как показано ниже,

p1 = plt_wool + coord_cartesian(ylim = c(sts*1.05,sts/1.05))

результирующий график показан ниже, в то время как вышеуказанная строка кода правильно удаляет большинство верхних выбросов все нижние выбросы все еще оставаться. Может кто-нибудь, пожалуйста, предложит, как полностью удалить все выбросы из этого сюжета, спасибо.

enter image description here

11
boxplot ggplot2 outliers r

5 ответов

минимальный воспроизводимый пример:

library(ggplot2)
p <- ggplot(mtcars, aes(factor(cyl), mpg))
p + geom_boxplot()

не планируя выбросы:

p + geom_boxplot(outlier.shape=NA)
#Warning message:
#Removed 3 rows containing missing values (geom_point).

(Я предпочитаю получать это предупреждение, потому что через год с длинным сценарием это напомнило бы мне, что я сделал там что-то особенное. Если вы хотите избежать этого, используйте решение Sven.)

18

основываясь на предложениях @Sven Hohenstein, @Roland и @lukeA, я решил проблему отображения нескольких boxplots в расширенной форме без выбросов.

сначала постройте графики без выбросов, используя outlier.colour=NA на geom_boxplot()

plt_wool <- ggplot(subset(df_mlt, value > 0), aes(x=ID1,y=value)) +
  geom_boxplot(aes(color=factor(ID1)),outlier.colour = NA) +
  scale_y_log10(breaks = trans_breaks("log10", function(x) 10^x), labels = trans_format("log10", math_format(10^.x))) +
  theme_bw() +
  theme(legend.text=element_text(size=14), legend.title=element_text(size=14))+
  theme(axis.text=element_text(size=20)) +
  theme(axis.title=element_text(size=20,face="bold")) +
  labs(x = "x", y = "y",colour="legend" ) +
  annotation_logticks(sides = "rl") +
  theme(panel.grid.minor = element_blank()) +
  guides(title.hjust=0.5) +
  theme(plot.margin=unit(c(0,1,0,0),"mm"))

затем вычислите нижние, верхние усы, используя boxplot.stats() как ниже код. Поскольку я учитываю только положительные значения, я выбираю их, используя условие в subset().

yp <- subset(df, x>0)             # Choosing only +ve values in col x
sts <- boxplot.stats(yp$x)$stats  # Compute lower and upper whisker limits

теперь, чтобы достичь полный расширенный вид нескольких boxplots, полезно изменить предел оси y участка внутри coord_cartesian() функции как ниже

p1 = plt_wool + coord_cartesian(ylim = c(sts[2]/2,max(sts)*1.05))

Примечание: пределы y должны быть отрегулированы в соответствии с конкретным случаем. В этом случае я выбрал половину нижнего предела усов для ymin.

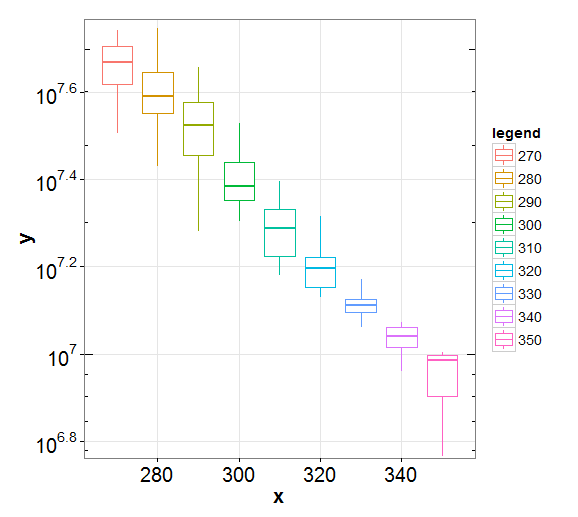

результирующий участок ниже,

13

вы можете сделать выбросы невидимыми с аргументом outlier.colour = NA:

geom_boxplot(aes(color = factor(ID1)), outlier.colour = NA)
4
ggplot(df_mlt, aes(x = ID1, y = value)) +
  geom_boxplot(outlier.size = NA) +
  coord_cartesian(ylim = range(boxplot(df_mlt$value, plot=FALSE)$stats)*c(.9, 1.1))
3

другой способ исключить выбросы-вычислить их, а затем установить y-лимит на то, что вы считаете выбросом.

например, если верхний и нижний пределы Q3 + 1.5 IQR и Q1 - 1.5 IQR, тогда вы можете использовать:

upper.limit <- quantile(x)[4] + 1.5*IQR(x)
lower.limit <- quantile(x)[2] - 1.5*IQR(x)

затем поместите ограничения на диапазон оси y:

ggplot + coord_cartesian(ylim=c(lower.limit, upper.limit))
3
